Что такое промышленный шланговый фитинг? Полное руководство

Что за Промышленный шланговый фитинг Есть ли и почему это важно

Ан промышленный шланговый фитинг — это компонент соединителя, который соединяет гибкий шланг с трубой, клапаном, насосом, цилиндром или другим шлангом. герметизируя соединение, чтобы жидкость или газ могли проходить через систему без утечек. Обычно он состоит из корпуса муфты, обжимного кольца или втулки, которая захватывает шланг, и резьбового или фланцевого соединения на противоположном конце, которое сопрягается с остальной частью системы.

Большинство продаваемых сегодня промышленных шланговых фитингов изготовлены в виде шланговых фитингов промышленного стандарта, что означает, что форма резьбы, угол уплотнения и размеры соответствуют признанным спецификациям, таким как САЭ, DIN, ИСО или БС, а не какой-то уникальной запатентованной конструкции. Именно эта стандартизация позволяет надежно соединить фитинг одного производственного партнера со шлангом, клапаном или портом цилиндра, полностью изготовленным где-то еще, что имеет огромное значение в гидравлических системах и системах транспортировки жидкостей, где несоответствие может означать утечку под давлением, а не незначительное неудобство.

В оставшейся части руководства рассказывается о том, как устроен стандартный шланговый фитинг, как сравниваются стандарты резьбы и уплотнений, как подобрать размер гидравлического шлангового фитинга для заданного давления и диаметра шланга, а также на что обращать внимание при выборе производителя промышленных шланговых фитингов.

Что такое Стандартный шланговый фитинг

Стандартный шланговый фитинг представляет собой муфту, изготовленную в соответствии с опубликованными размерами и резьбой, а не с индивидуальной или фирменной геометрией. Наиболее широко используемые спецификации в гидравлических и промышленных шлангах включают фитинги с прямой резьбой и развальцовкой SAE, метрические фитинги DIN, распространенные во всем европейском оборудовании, фитинги ISO, используемые для совместимости с трансграничным оборудованием, и фитинги BS, распространенные на рынке Великобритании и стран Содружества.

Выбор шлангового фитинга промышленного стандарта вместо запатентованной конструкции обычно упрощает техническое обслуживание в будущем, поскольку запасные части можно получить с нескольких производственных линий без изменения конструкции точки соединения.

Как работают промышленные шланговые фитинги: основные компоненты

Каждый промышленный шланговый фитинг имеет три функциональные зоны, независимо от стандарта резьбы или размера шланга.

Шланговая муфта и наконечник

Корпус муфты вставляется в конец шланга или над ним, а обжимное кольцо или втулка сжимается вокруг шланга во время обжатия, чтобы зафиксировать фитинг на месте и герметизировать внешний слой шланга относительно хвостовика фитинга.

Интерфейс резьбы и уплотнения

На противоположном конце фитинга имеется резьба или фланец, который соединяется с остальной частью системы. Уплотнение происходит либо с помощью конической резьбы, обеспечивающей уплотнение при контакте, либо посредством параллельной резьбы в паре с уплотнительным кольцом или приклеенной шайбой, либо с помощью развальцовки и конуса, обеспечивающего уплотнение посредством контакта металл-металл под действием крутящего момента.

Гофрированные фитинги и многоразовые фитинги

Обжатые фитинги постоянно обжимаются на шланге с помощью обжимной машины и не могут быть сняты без разрезания шланга, в то время как фитинги многоразового использования или прикрепляемые в полевых условиях прикручиваются или зажимаются на конце шланга и могут быть разобраны и повторно установлены, что подходит для ситуаций ремонта в полевых условиях, когда обжимная машина недоступна.

Выбор фитинга для шланга высокого давления по диаметру шланга

Допустимое рабочее давление обычно падает по мере увеличения внутреннего диаметра шланга, поскольку для большего диаметра требуется пропорционально более толстый армирующий слой, чтобы выдерживать такое же напряжение на стенке. Фитинг шланга высокого давления на шланге малого диаметра часто может выдерживать значительно более высокое рабочее давление, чем фитинги того же семейства на шланге большего диаметра. , поэтому определение размера только по диаметру без проверки номинального давления является распространенной ошибкой в спецификации.

Рисунок 1: Общие справочные диапазоны рабочего давления в зависимости от размера отверстия шланга. Фактические номинальные значения зависят от слоев армирования, конструкции фитинга и применяемого коэффициента безопасности.

Критерии выбора фитингов для гидравлических шлангов

Помимо диаметра и давления, несколько других параметров определяют, будет ли фитинг гидравлического шланга надежно работать в данной системе.

Рисунок 2: Общая тенденция снижения номинальных характеристик, показывающая падение допустимого давления при повышении рабочей температуры, выраженная в процентах от номинального холодного давления.

Описание типов резьбовых шланговых фитингов

В резьбовом шланговом фитинге может использоваться несколько различных конфигураций резьбы и уплотнений, и неправильное их сочетание является одной из наиболее частых причин негерметичности соединения в гидравлической системе.

НПТ-резьба

Коническая резьба National Pipe герметизируется путем скрепления наружной и внутренней конической резьбы вместе, обычно с помощью герметика для резьбы, и обычно используется в общем промышленном и сельскохозяйственном оборудовании.

БСП-резьба

Британская стандартная трубная резьба бывает как конической, так и параллельной, при этом параллельная версия уплотняется за счет приклеенной шайбы, а не за счет натяга резьбы, что характерно для оборудования на рынках Европы и Содружества.

JIC-резьба

В фитингах Joint Industry Council используется уплотнение с развальцовкой под углом 37 градусов на параллельной резьбе, обеспечивающее прочное уплотнение металл-металл, которое хорошо работает в условиях вибрации и широко используется в гидравлических системах Северной Америки.

Тема ОРФС

В фитингах с торцевым уплотнительным кольцом используется уплотнительное кольцо с плоской поверхностью, а не раструбное или резьбовое уплотнение, что обеспечивает одно из наиболее герметичных соединений, доступных для гидравлических систем высокого давления.

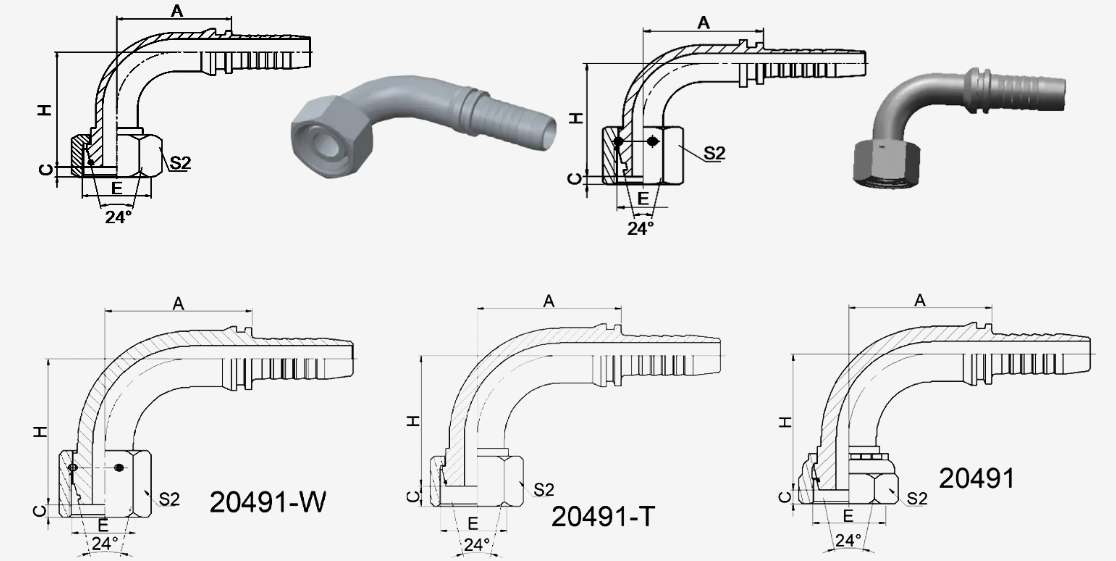

Метрическая резьба

Фитинги с метрической резьбой, часто в сочетании с конусом 24 градуса и уплотнительным кольцом, широко распространены на оборудовании европейского производства и все чаще используются в оборудовании, предназначенном для мировых рынков.

Рис. 3. Общие нормативные значения давления в зависимости от геометрии резьбы и уплотнения. Фактические номинальные характеристики зависят от размера фитинга, материала и конструкции производителя.

Выбор материалов и покрытий для промышленных шланговых фитингов

Углеродистая сталь остается наиболее распространенным материалом корпуса фитинга для общего гидравлического обслуживания и обычно покрывается цинком или цинко-никелевым покрытием для защиты от поверхностной коррозии во время хранения и использования в полевых условиях. Фитинги из нержавеющей стали требуют больше затрат на обработку, но гораздо лучше противостоят коррозии в морской, химической, пищевой и фармацевтической среде, где промывка или воздействие соли являются обычным явлением. Латунные фитинги используются в основном в трубопроводах воздуха и воды с низким давлением, где обрабатываемость и умеренная коррозионная стойкость имеют большее значение, чем максимальное давление.

Рисунок 4: Относительное сравнение пяти практических факторов по общей пятибалльной инженерной шкале.

Отрасли промышленности, которые полагаются на промышленные шланговые фитинги

Промышленные и стандартные шланговые фитинги появляются везде, где жидкость или газ должны перемещаться через гибкое соединение, а не через жесткий трубопровод. Общие сектора включают в себя:

• Гидравлические контуры строительной и землеройной техники
• Сельскохозяйственная техника и гидравлика навесного оборудования
• Морские и корабельные жидкостные системы
• Трубопроводы металлургических и нефтеперерабатывающих заводов
• Линии пищевой и фармацевтической промышленности, требующие сантехнического оборудования
• Наземное космическое и аэрокосмическое оборудование

Каждый сектор имеет тенденцию отдавать предпочтение определенной комбинации материала, стандарта резьбы и метода уплотнения в зависимости от перекачиваемых жидкостей, окружающей среды и того, как часто соединение разбирается для технического обслуживания.

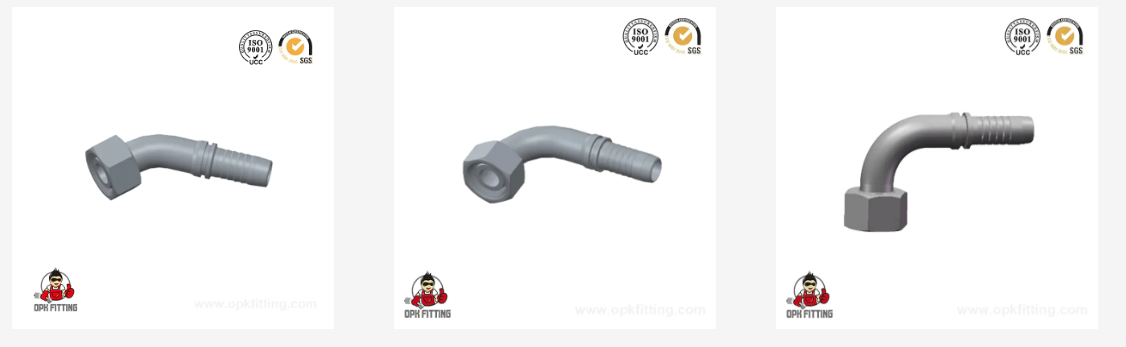

Изготовленные на заказ шланговые фитинги и шланговые фитинги OEM

Стандартные фитинги из каталога охватывают большинство применений, но в некоторых схемах оборудования требуется специальный фитинг для шланга, изготовленный с учетом определенного угла изгиба, длины или конфигурации порта, которым не может соответствовать деталь из каталога. Шланговые фитинги OEM, изготовленные по чертежу или образцу клиента, позволяют производителям оборудования интегрировать фитинг, который точно соответствует их размерам и требованиям к монтажу, а не адаптировать компоновку вокруг стандартной детали.

Угловые соединения являются частым заказом, поскольку угол и радиус изгиба сильно различаются в зависимости от конструкции машины. Изготовление коленчатого соединения посредством комплексного процесса формовки с использованием высокочастотного нагревателя и трубогиба с компьютерным управлением обычно обеспечивает более строгую стабильность размеров в течение всего производственного цикла, чем фитинги, собранные из отдельных сварных сегментов.

Рекомендации по установке и обжатию

Правильная техника сборки защищает как целостность уплотнения, так и срок службы фитинга гидравлического шланга. Полевые данные операций по обжатию неизменно указывают на небольшое количество шагов, которые предотвращают большинство ранних отказов.

1. Отрежьте шланг под прямым углом, используя подходящий инструмент для резки шланга, а не ручную пилу, поскольку срез под углом предотвращает равномерный контакт с наконечником.
2. Если конструкция фитинга требует использования шланга с заточкой, снимите только внешнюю крышку, точно следуя длине зачистки, указанной производителем фитинга.
3. Перед обжатием полностью вставьте шланг в фитинг, чтобы армирующий слой находился под всей длиной наконечника.
4. Установите обжимную машину на точный размер матрицы и давление, указанные для данной комбинации фитинга и шланга.
5. Проведите пробное испытание давлением на готовых узлах перед их вводом в эксплуатацию, чтобы убедиться в отсутствии утечек на обжимном или резьбовом соединении.
6. Перед установкой промойте и закройте готовые сборки, чтобы предотвратить попадание загрязнений в отверстие.

Выбор производителя промышленных шланговых фитингов

Выбор производителя или поставщика фитингов для промышленных шлангов предполагает рассмотрение не только страницы каталога, но и производственных возможностей, поскольку постоянное качество обжима и точность размеров в рамках всего заказа имеют такое же значение, как и первоначальный образец.

Завод гидравлического оборудования OPK FITTING — это один из примеров завода по производству шланговых фитингов, построенного на производстве гидравлических труб и переходников, который производит шланговые фитинги, переходники и гибкие гидравлические шланги для различных уровней давления и размеров. Продукция такого типа обычно применяется в гидравлических и жидкостных системах транспортировки в машиностроении, металлургии, нефтяной, строительной, судостроительной, аэрокосмической наземной технике, сельском хозяйстве, фармацевтической и пищевой промышленности. Завод работает в городе Нинбо в провинции Чжэцзян, Китай, регионе с давней базой производства гидравлических труб и развитой транспортной инфраструктурой для морских и воздушных экспортных маршрутов.

Производственные этапы на предприятиях такого типа обычно включают резку труб, зачистку резины, обжатие шлангов, пробное испытание давлением и промывку, при этом используются возможности обработки на станках с ЧПУ самих корпусов фитингов. Сравнивая одного производителя промышленных шланговых фитингов с другим, инженеры обычно спрашивают о количестве станков с ЧПУ и общей производственной мощности, возможностях проведения внутренних испытаний физических и размерных свойств, а также о том, поддерживает ли завод как OEM-фитинги для шлангов, изготовленные по чертежам заказчика, так и производство по стандартному каталогу параллельно друг с другом.

Часто задаваемые вопросы

• Q1: Что такое промышленный шланговый фитинг?

  A: Это компонент соединителя, который соединяет гибкий шланг с трубой, клапаном, насосом или отверстием цилиндра, герметизируя соединение, чтобы жидкость или газ могли проходить через систему без утечек.

• Вопрос 2: Что такое стандартный шланговый фитинг?

  Ответ: Это фитинг, изготовленный в соответствии с опубликованными спецификациями резьбы и размеров, такими как SAE, DIN, ISO или BS, что позволяет ему надежно соединяться с деталями из более чем одного источника производства.

• Q3: Для чего используются шланговые фитинги?

  Ответ: Они соединяют секции гибких шлангов с жесткими трубопроводами, насосами, клапанами и цилиндрами в гидравлических, пневматических и обычных системах транспортировки жидкостей.

• Вопрос 4: Как работают промышленные шланговые фитинги?

  A: Обжимное кольцо или втулка сжимается вокруг шланга, захватывая и герметизируя его с корпусом фитинга, а противоположный конец соединяется с системой через соответствующую резьбу или фланцевое соединение.

• Вопрос 5: В чем разница между обжимным и многоразовым шланговым фитингом?

  A: Обжатый фитинг постоянно обжимается на шланге с помощью обжимной машины, а фитинг многоразового использования привинчивается или зажимается на конце шланга и может сниматься и устанавливаться повторно, не разрезая шланг.

• Вопрос 6: Как выбрать правильный тип резьбы для фитинга гидравлического шланга?

  A: Сначала сопоставьте тип резьбы с отверстием на сопряженном оборудовании, затем убедитесь, что номинальное давление фитинга и тип уплотнения соответствуют рабочему давлению и используемой жидкости.

• В7: Какие продукты вы можете предоставить

  Ответ: Производство охватывает шланговые муфты, втулки, переходные фитинги и гидравлические муфты, изготовленные в соответствии с SAE, DIN, ISO, BS и другими международными стандартами.

• В8: Как насчет производственных мощностей вашей компании?

  Ответ: На заводе установлено более 100 станков с ЧПУ, а команда специалистов по исследованиям и разработкам занимается проектированием фитингов и улучшением процессов.

• Вопрос 9: Как ваша компания обеспечивает качество продукции?

  Ответ: Каждый производственный процесс включает в себя поточный контроль, а готовая продукция проверяется на соответствие требованиям заказчика и международным стандартам с использованием собственной системы контроля, проверяющей свойства материалов и точность размеров.

• Вопрос 10: Вы производите стандартные детали?

  Ответ: Производство основано, главным образом, на международных стандартных спецификациях деталей, что обеспечивает совместимость с общими стандартами резьбы и соединений.

• В11: Сколько времени потребуется, чтобы получить ответ после отправки запроса

  О: В рабочие дни на запросы обычно отвечают в течение четырех часов с момента их получения.

• Вопрос 12: Можете ли вы предоставить фитинги для шлангов, изготовленные по индивидуальному заказу или OEM?

  О: Да, нестандартные шланговые фитинги и шланговые фитинги OEM разрабатываются и производятся по чертежам заказчика или образцам деталей, включая индивидуальные конфигурации коленчатых соединений.
