Что такое гидравлический шланг?

Контент

Что такое Гидравлический шланг

Гидравлический шланг — это гибкая армированная трубка, предназначенная для транспортировки жидкости под давлением между компонентами гидравлической системы, передающей силу, необходимую для перемещения цилиндров, двигателей и других приводов. В отличие от жесткой стальной трубы, гидравлический шланг может огибать движущиеся части и поглощать вибрацию, поэтому он является стандартным выбором везде, где оборудование изгибается, вращается или меняет положение во время работы. Полный комплект гидравлического шланга объединяет сам шланг с фитингами для гидравлического шланга, обжатыми на каждом конце. , создавая герметичный путь, соединяющий насосы, клапаны, цилиндры и резервуары в один рабочий контур.

Большинство гидравлических шлангов имеют одинаковую многослойную структуру независимо от области применения. Внутренняя трубка переносит жидкость и противостоит химическому составу этой жидкости, армирующий слой из плетеной или спирально навитой проволоки или ткани придает шлангу способность выдерживать давление, а внешнее покрытие защищает армирование от истирания, погодных условий и общего износа. Понимание этой структуры значительно облегчает выбор правильного шланга и подходящего фитинга для любой конкретной машины.

Как устроен гидравлический шланг

Каждый гидравлический шланг состоит из слоев, и количество и тип этих слоев определяют, какое давление может выдержать шланг и как он ведет себя при изгибе, нагреве и многократном изгибании.

Таблица 1: Внутренние слои типичного гидравлического шланга
Слой Функция Общий материал
Внутренняя трубка Переносит и удерживает гидравлическую жидкость Синтетический каучук или термопластик.
Армирование Обеспечивает устойчивость к давлению и прочность на разрыв. Плетеная или спиральная стальная проволока, текстильная
Внешняя крышка Защищает от истирания, погодных условий и химикатов. Синтетический каучук, полиуретан

Один слой проволочной оплетки обычно используется в шлангах для более легких условий эксплуатации, тогда как в гидравлических шлангах высокого давления, используемых в требовательном оборудовании, часто используются два или более слоев спиральной проволоки для достижения гораздо более высокого рабочего давления без расширения или ослабления при повторяющихся циклах давления.

Понимание номинального давления гидравлического шланга

Номинальное давление гидравлического шланга указывает на максимальное рабочее давление, которое шланг может безопасно выдерживать при нормальной работе, и оно всегда должно соответствовать фактическому давлению, создаваемому подключенным насосом или системой, а не просто выбираться случайно. Здесь имеют значение две цифры: рабочее давление, на которое рассчитан шланг при непрерывном использовании, и давление разрыва, которое является точкой отказа и значительно превышает рабочее давление в качестве встроенного запаса.

Типичное рабочее давление в зависимости от типа арматуры Низкий Высокий Текстильная тесьма Одинарная оплетка Двойная проволочная оплетка Спиральная проволока

Рисунок 1: Относительная допустимое рабочее давление в зависимости от конструкции армирования, от низкого до высокого масштаба.

Гидравлические шланги со спиральной намоткой обычно достигают наибольшей допустимой нагрузки в этом сравнении, поэтому гидравлические шланги высокого давления, используемые на экскаваторах, прессах и тяжелом подъемном оборудовании, почти всегда изготавливаются со спиральным армированием из проволоки, а не с одинарной текстильной оплеткой.

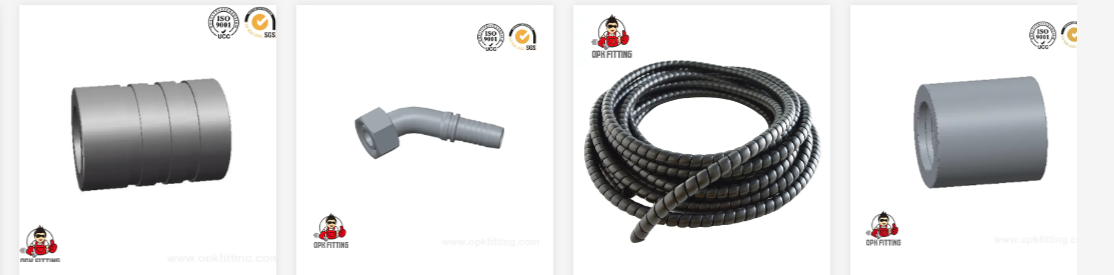

Фитинги для гидравлических шлангов и как они работают

Фитинги для гидравлических шлангов соединяют шланг с насосами, цилиндрами, клапанами и коллекторами, и фитинги так же важны для обеспечения герметичности системы, как и сам шланг. Фитинг обычно обжимается на конце шланга с помощью подходящего наконечника, образуя прочный узел гидравлического шланга, рассчитанный на давление.

Распространенные типы фитингов

  • Фитинги JIC, отличающиеся раструбом под углом 37 градусов и широко используемые в общем гидравлическом оборудовании.
  • Фитинги ORFS, уплотнение с помощью уплотнительного кольца для прочного герметичного соединения.
  • Резьбовые фитинги NPT и BSP, обычно используемые на патрубках насосов и блоках клапанов.
  • Фланцевые фитинги, используемые на шлангах большего диаметра, где требуется болтовое соединение.
  • Быстроразъемные соединения, обеспечивающие быстрое соединение и отсоединение без использования инструментов.

Идентификация фитинга гидравлического шланга

Идентификация фитинга гидравлического шланга обычно сводится к проверке трех деталей вместе, а не только по внешнему виду: типу и размеру резьбы, углу седла или типу уплотнения, а также типу соединения: охватывающему или охватывающему. Измерение диаметра резьбы штангенциркулем и сравнение формы седла со справочной таблицей — наиболее надежный способ подтвердить правильность фитинга перед заказом замены.

Как правильно выбрать гидравлический шланг в сборе

Выбор узла гидравлического шланга начинается с сопоставления четырех факторов с оборудованием, которое он будет обслуживать, а не с выбора только по диаметру шланга.

  1. Рабочее давление системы, подтвержденное номинальным давлением шланга с соответствующим запасом прочности.
  2. Тип и температура жидкости, поскольку материал внутренней трубки должен быть устойчивым к конкретной используемой гидравлической жидкости.
  3. Внутренний диаметр шланга рассчитан на поддержание надлежащего потока без избыточного падения давления или перегрева.
  4. Прокладка и радиус изгиба, поскольку шланг, радиус изгиба которого меньше минимального, изнашивается гораздо раньше, чем ожидалось.
Рабочее давление и разрывное давление в зависимости от размера шланга 6 мм 10 мм 13 мм 19 мм 25 мм Рабочее давление Давление разрыва

Рисунок 2: Наглядная зависимость между рабочим давлением и запасом давления разрыва в зависимости от размера шланга.

Зазор между линией рабочего давления и линией давления разрыва представляет собой запас прочности, встроенный в шланг надлежащего номинала, и этот запас никогда не следует рассматривать как резервную рабочую мощность. при обычном использовании системы.

Руководство по установке гидравлического шланга

Правильная установка продлевает срок службы и снижает вероятность преждевременных утечек или выхода из строя шланга. Базовое руководство по установке гидравлического шланга обычно следует этой последовательности.

  1. Разрежьте шланг под прямым углом и очистите его, удалив с обрезанного конца всю армирующую проволоку.
  2. Выберите подходящий фитинг и наконечник в зависимости от размера шланга и типа армирования.
  3. Обожмите фитинг до диаметра, указанного производителем для данной комбинации шланга и фитинга.
  4. Прокладывайте шланг, избегая резких изгибов, радиус изгиба ниже минимального, вдали от горячих поверхностей и движущихся частей.
  5. Регулярно поддерживайте длинные участки шлангов хомутами, чтобы предотвратить провисание и истирание.
  6. Испытайте готовую сборку под давлением перед вводом ее в эксплуатацию

Контрольный список обслуживания гидравлических шлангов

Регулярный осмотр выявляет большинство проблем со шлангами задолго до того, как они приведут к простою. Практический контрольный список по обслуживанию гидравлических шлангов охватывает следующие моменты во время каждого осмотра.

  • Проверьте внешнюю крышку на наличие трещин, истирания, вздутий или оголенной армирующей проволоки.
  • Осмотрите фитинги на наличие признаков утечек, коррозии или смещения в зоне обжима.
  • Убедитесь, что прокладка шланга не сместилась и не соприкоснулась с горячими компонентами или острыми краями.
  • Ищите перегибы, перекручивания или сплющенные участки по длине шланга.
  • Запишите срок службы шлангов и замените узлы, при достижении рекомендованного интервала обслуживания.
Распространенные причины отказа гидравлического шланга Истирание и истирание Высокий Неправильная маршрутизация Высокий Использование избыточного давления Умеренный Озон и тепловое воздействие Умеренный Установка усталости Низкийer

Рисунок 3. Наглядное ранжирование распространенных факторов, способствующих выходу из строя шлангов в полевых условиях.

Сравнение типов гидравлических шлангов

Различные конструкции шлангов по-разному работают при одном и том же наборе практических мер, что делает параллельное сравнение полезным при сужении выбора.

Давление Устойчивость к истиранию Температурный диапазон Гибкость Поглощение вибрации Одинарная оплетка Спиральная проволока Hose

Рисунок 4. Сравнительная эффективность пяти практических показателей в относительном масштабе

Шланги со спиральной проволокой обычно лидируют по выдерживаемому давлению и стойкости к истиранию, что соответствует их обычному использованию на тяжелом оборудовании, в то время как шланг с одинарной оплеткой остается более легким и гибким, что делает его распространенным выбором для оборудования с более плотной прокладкой и частым перемещением.

Отрасли промышленности, в которых используются гидравлические шланги в сборе

Гидравлические шланги и фитинги для гидравлических шлангов используются в широком спектре промышленного оборудования везде, где для создания движения или силы используется энергия жидкости.

Таблица 2: Распространенные отрасли промышленности и типичные области применения гидравлических шлангов
Промышленность Типичное применение
Инженерное оборудование Гидравлические схемы экскаватора, погрузчика и крана
Металлургия и горное дело Тяжелые прессовые линии и погрузочно-разгрузочное оборудование
Нефтяная и химическая промышленность Линии передачи жидкости, устойчивые к определенным технологическим жидкостям
Доставка и морской транспорт Палубные механизмы и рулевые гидросистемы
Аэрокосмическая и военная промышленность Наземная поддержка и специализированное мобильное оборудование
Строительство Бетононасосы, подъемники и компактное оборудование

О заводе гидравлического оборудования «ОПК ФИТТИНГ»

Завод гидравлического оборудования OPK FITTING — специализированный производитель гидравлических шлангов, фитингов и адаптеров для гидравлических шлангов, расположенный в городе Нинбо, провинция Чжэцзян, районе, давно признанном центром производства гидравлических труб в Китае. С опыт производства более 10 лет , завод охватывает широкий диапазон уровней давления, размеров шлангов и типов фитингов, обслуживающих машиностроение, металлургию, нефтяную, строительную, судоходную, аэрокосмическую, сельскохозяйственную, фармацевтическую и пищевую промышленность.

Производство на заводе осуществляется по полной технологической линии, включая резку труб, зачистку резины, обжатие шлангов, испытания давлением и промывку. Угловые соединения производятся в рамках комплексного производственного процесса с использованием высокочастотного нагревательного оборудования и трубогибов с компьютерным управлением, что обеспечивает чистую конструкцию и надежную отделку каждого узла гидравлического шланга, покидающего предприятие. В команду входят опытные профессионалы в области дизайна, ориентированные как на производительность продукции, так и на оперативную поддержку клиентов, а продукция с завода поставляется клиентам на Ближнем Востоке, в Европе и США.

Часто задаваемые вопросы

  • Вопрос 1. Какой гидравлический шланг выбрать

    Подбирайте шланг в соответствии с рабочим давлением вашей системы, типом жидкости, диапазоном температур и требуемым радиусом изгиба, а не выбирайте только по диаметру.

  • В2. Какой гидравлический фитинг лучше

    Выбор подходящего фитинга зависит от типа резьбы порта, уже установленного на вашем оборудовании, например JIC, ORFS, NPT или BSP, поэтому перед выбором необходимо определиться.

  • Вопрос 3. Какое номинальное давление мне нужно

    Проверьте максимальное рабочее давление, создаваемое вашим насосом или системой, и выберите шланг с номиналом выше этого значения и соответствующим запасом прочности.

  • Вопрос 4. Как определить фитинги гидравлических шлангов

    Прежде чем заказывать соответствие, измерьте диаметр резьбы, проверьте угол седла или тип уплотнения и подтвердите, является ли соединение охватывающим или охватывающим.

  • Вопрос 5. Как прочитать маркировку гидравлического шланга

    В тексте контура шланга обычно указывается внутренний диаметр, рабочее давление, диапазон температур и информация о производственной партии, напечатанная вдоль внешней крышки.

  • Вопрос 6. Как товары доставляются покупателям

    Отгрузки обычно осуществляются морским транспортом, поскольку завод расположен недалеко от порта Нинбо, а для срочных заказов доступны авиаперевозки через аэропорты Нинбо и Шанхай.

  • Вопрос 7. Какие области применения охватывают продукты

    Продукция служит для гидравлических и жидкостных систем транспортировки в машиностроительной, металлургической, нефтяной, горнодобывающей, строительной, химической, судоходной, аэрокосмической и военной областях.

  • Вопрос 8. Как выглядит способ оплаты

    Такие условия, как FOB, CIF или CNF, подтверждаются при котировке, при этом заказы на массовое производство обычно оформляются в виде депозита, за которым следует остаток перед поставкой, а ежемесячные расчеты доступны по запросу.
